Barrier screw vs conventional screw: carane milih panggantos extrusion

MiturutIndustri EJS

• Miwiti karo cathetan cacat lan operasi, dudu kenaikan output sing dijanjekake.
• Pisah leleh, nyawiji, dipakani lan masalah mechanical-nyandhang.
• Nemtokake penerbangan utama lan penerbangan penghalang kanthi mandiri ing gambar kasebut.
• Cocokake proposal menyang tong minyak sing diinstal, sistem feed lan dawa kerja sing kasedhiya.
• Nampa panggantos ing produksi stabil, ing-spesifikasi antarane sawetara operasi sarujuk.

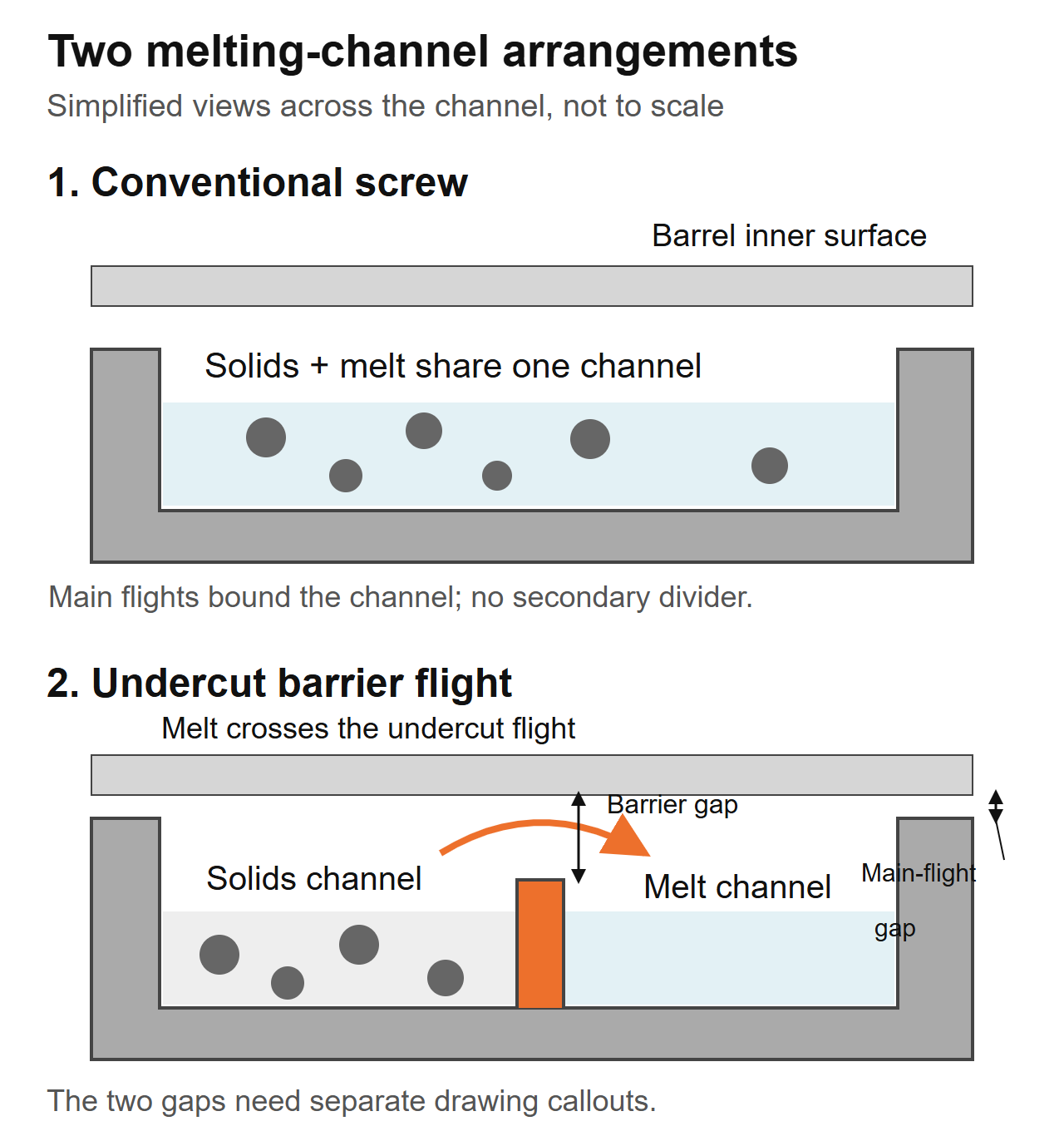

Carane ngawut-awut conventional lan alangi nangani leleh

Sekrup telung zona konvensional duwe bagean feed, transisi lan metering. Ing bagean transisi, bahan padhet lan akumulasi leleh nuduhake saluran utama. Sekrup penghalang nambah penerbangan sekunder sing mbagi bagean saka bagean leleh dadi saluran padhet lan leleh. Leleh ngliwati penerbangan penghalang undercut menyang saluran leleh amarga padatan terus liwat saluran dhewe.Panjelasan barrier-screw Rauwendaalnjlèntrèhaké pamisahan iki lan susunan saluran ganti bebarengan bagean alangi.

Bedane kasebut ngenali metode desain, dudu peringkat kinerja otomatis. Geometri isih kudu cocog karo materi sing mlebu ing mesin lan syarat produksi. IngSHS Extrusion Training comparisonngruwat desain meneng minangka kompromi antarane kapasitas plasticizing lan Processing alus, lan njlèntrèhaké loro arsitektur conventional lan alangi.

Yen meneng saiki mrodhuksi produk ditrima ing saindhenging sawetara operasi sing dibutuhake, dokumen sing baseline sadurunge ngganti arsitektur sawijining. Yen kualitas deteriorate mung nalika tingkat dijaluk mundhak, rekam ing ngendi rusak wiwit lan kang proses maca diganti karo. Bukti kasebut ndadekake diskusi desain migunani; tembung "output dhuwur" ora.

IngEJS extruder meneng tong minyak guide panukuisine specification luwih akeh lan proses panggantos. Perbandingan iki gegayutan karo desain sekrup konvensional lan penghalang, dudu pilihan antarane mesin sekrup tunggal lan kembar.

Waca reresik alangi kanthi kapisah saka reresik penerbangan utama

Rong dimensi mbutuhake jeneng sing kapisah. Reresik penerbangan utama yaiku jurang antarane diameter njaba pesawat utama lan bolongan laras. Barrier-flight clearance yaiku celah ing ndhuwur penerbangan sekunder. Ing susunan alangi undercut khas, pesawat secondary wis diameteripun njaba cilik, menehi nyawiji wacana liwat iku. Iki minangka fitur sing beda-beda lan kudu duwe callout gambar sing beda.

Kanggo mbandhingake dimensi konsentris, reresik radial yaiku:

Radial clearance = (diameter lubang laras − diameter penerbangan sing relevan) / 2

Pitungan iki nggambarake hubungan nominal antarane diameter. Ora nggawe celah lokal sing paling cilik ing perakitan eksentrik, rusak utawa misaligned, utawa reresik mlaku ing suhu pangolahan.

Conto dimensi, dudu rekomendasi mesin

Nganggep bolongan tong minyak 90,10 mm, diameteripun pesawat utama 90,00 mm lan diameteripun alangi-pesawat 89,30 mm ing lokasi dibandhingake. Reresik radial penerbangan utama sing diasilake yaiku 0,05 mm; reresik radial barrier-flight punika 0,40 mm. Nilai sing dianggep nerangake aritmetika lan ora toleransi tartamtu kanggo produk EJS.

Kutipan sing nyatakake mung "reresik penerbangan" ora jelas kanggo geometri iki. Takon pesawat endi, lokasi aksial lan apa regane radial utawa diametral. Uga mbedakake dimensi bagean anyar nominal saka maca nyandhang saiki. Aja ngukur siji pesawat lan nganggep iku nggambarake liyane.

Desainer kudu nemtokake jarak kerja kanggo resin lan mesin sing nyata. Watesan alangi sing luwih cilik ora kanthi otomatis luwih apik, lan sing luwih gedhe ora kanthi otomatis luwih aman. Tansah geometri disetujoni lan cara pengawasan bebarengan tinimbang nganggo nomer saka extruder liyane.

Bagean alangi lan bagean campuran ngatasi masalah sing beda

Leleh lan nyawiji pantes mriksa kapisah. A bagean alangi ngatur transisi ngalangi-kanggo-leleh. A mixer hilir dianggo ing nyawiji uniformity utawa sawur miturut geometri sawijining. A meneng bisa ngemot loro, supaya "halangan utawa nyawiji meneng" asring pilihan pepak.

RauwendaalCRD alangi-sekrup gambaraneksplisit rembagan nambah mixer hilir amarga bagean alangi piyambak ora nyedhiyani nyawiji distributive dibutuhake. Iki minangka alesan kanggo nemtokake saben fungsi, ora nganggep EJS nggunakake desain kepemilikan kasebut.

IngEJS nyawiji-bagean guidembedakake unsur Maddock, Nanas lan Saxton. Gunakake kanggo ngrembug tumindak campuran sing dikarepake sawise ngenali cacat. Jeneng mixer sing akrab isih butuh gambar lan konteks operasi.

Aja menehi sekrup anyar saka tampilan piyambak. "Gel" lan "fisheye" minangka deskripsi produk, dudu sabab sing dikonfirmasi. Partikel manca utawa materi sing rusak ora kudu dianggep minangka unmelt biasa sing kudu dicopot dening bagean leleh anyar.

Takon proposal kanggo ngenali bagean leleh lan bagean nyawiji kanthi kapisah, kalebu lokasi lan fungsi dimaksudaké. Yen loro ngganti, nyoba produksi ngevaluasi meneng lengkap. Ora bisa ngisolasi mupangat penerbangan penghalang saka mupangat mixer tanpa perbandingan sing cocog.

Netepake apa baris bener leleh-winates

Mulai karo persiyapan disetujoni saiki lan run referensi stabil. Gunakake bahan resin padha, prosedur preparation, campuran, mati lan noto layar kanggo comparison. Ngenali mriksa produk sing mbatesi tingkat operasi: cacat sing katon, variasi dimensi, suhu leleh, beban drive utawa syarat hilir.

Ing pandhuan operasi pemasok mesin lan watesan sing aman, rekam proses kasebut ing titik produksi sing disepakati. Aja nambah kacepetan mung kanggo nimbulaké Gagal. Nglumpukake output wektu, suhu leleh nyata, tekanan, kacepetan sekrup, beban drive lan asil kualitas produk sajrone interval sampling sing padha.

Nemtokake masalah ing istilah sing bisa digunakake dening desainer

"Unmelt katon nalika kita mbukak kelas iki ing titik operasi iki" pratelan wiwitan migunani yen conto lan cathetan ndhukung. "We need 30% liyane output" iku target, ora panjelasan apa ngalangi output dina. Tansah target lan kendala sing didiagnosis ing lapangan sing kapisah.

Trade-offs nyata. ASinau optimasi 2023 dening Gaspar-Cunha lan kanca-kancadibandhingake desain conventional lan Maillefer-halangan kanggo LDPE lan PP. Ing kasus sing dimodelake, desain penghalang umume nguntungake kanggo LDPE, dene loro arsitektur kasebut layak kanggo PP. Iki minangka perbandingan desain numerik, dudu tes produksi EJS utawa rekomendasi kanggo saben kelas polimer.

Gunakake prabédan kasebut nalika ngevaluasi klaim pemasok. Njaluk asil ing kahanan sing cocog, karo geometri lengkap dikenali, tinimbang nampa "ngawut-awut alangi luwih" minangka bukti kanggo baris Panjenengan.

Pitakonan pabrik: apa sing diganti ing hopper?

Ing panaliten panggantos EJS, spesifikasi sing dipasang yaiku 90 mm, 30:1 L/D lan rasio kompresi 3:1. Garis kasebut duwe tekanan mati sing mundhak lan ketebalan tembok sing ora konsisten. Panyuwunan wiwitan yaiku nyalin sekrup sing diduga wis rusak. We takon apa ngetik hopper saiki dibandhingake karo persiyapan asli: tanduran wis miwiti campuran pinggiran trim dhewe menyang feed. kitacathetan toko diterbitakenjlèntrèhaké apa owah-owahan sing perlu kanggo dadi bagéan saka specification panggantos.

Pitakonan kasebut ana ing wiwitan diskusi konvensional-kanggo-halangan. Rekam manawa feed kasebut ngemot pelet, serpihan utawa bahan lemah, lan kepiye campuran kasebut tekan tenggorokan. "Polymer padha" ora netepake yen feed padha.

Ganti katrangan feed dadi spesifikasi sing bisa digunakake

Nglumpukake sampel wakil lan ngenali sumber. Wigati panyebaran ukuran partikel, wangun, cara campuran lan apa owah-owahan proporsi sajrone mlaku. Yen sampeyan ngukur Kapadhetan akeh longgar, tetep wadhah lan cara ngisi konsisten. Sampel sing diwutahake kanthi bebas lan sampel sing dipadhetke beda ukurane.

Nyatakake apa tong minyak sing dipasang duwe bagean feed sing lancar utawa alur lan njlèntrèhaké feeder sing dikontrol utawa peralatan feed-assist. Takon proposal meneng kanggo ngenali kondisi dipakani nompo. Aja nganggep desain dimaksudaké kanggo siji noto dipakani kaya-kanggo-kaya panggantos ing liyane.

Kanggo review pabrik, gambar lan katrangan materi kudu teka bebarengan. A drawing bisa netepake amplop mechanical, nanging ora bisa njlèntrèhaké owah-owahan feed sing kedaden sawise meneng iki diinstal. Kosok baline, foto feed sing ora duwe aturan baku ora nggawe profil saluran utawa jalur penghalang sing cocog.

Syarat nyandhang kapisah saka geometri leleh uga. Pengisi, aditif lan riwayat kontaminasi kalebu ing diskusi perawatan permukaan. IngPandhuan materi EJSnyakup keputusan kasebut. Ngganti arsitektur sekrup ora kanthi otomatis ngatasi permukaan kerja sing salah.

Apa sekrup penghalang bisa pas karo extruder sing ana?

Retrofit sing diusulake kudu ngliwati rong tinjauan: pas mekanik lan kesesuaian proses. Nglewati pisanan ora netepake kaloro. Sambungan tong minyak lan drive bisa nampa sekrup fisik nalika geometri tetep ora cocog kanggo feed utawa sawetara operasi.

Bandingake gambar karo Déwan diinstal, ora mung jeneng model. Netepake dawa flighted iso digunakke, profil bolongan tong minyak, sambungan drive-mburi, rincian discharge-mburi lan posisi bukaan feed. Kalebu fitur ventilasi utawa tong minyak liyane sing kudu cocog karo sekrup. Tansah konvensi dimensi produsen mesin katon.

Aja nganggep L / D luwih gedhe bisa diwenehake minangka upgrade drop-in biasa. Dawane kerja sing kasedhiya kudu nampung bagean feed, penghalang lan hilir bebarengan. WacaEJS L/D lan panuntun rasio komprèsikenapa rasio judhul kasebut ninggalake rincian profil penting sing ora ditemtokake.

Priksa tong minyak sadurunge menehi wewenang kanggo ngganti mung sekrup. Ukuran bolongan saiki penting kanggo pas lan diskusi reresik. Tindakake prosedur inspeksi sing disetujoni tinimbang nemtokake siji watesan panggantos universal. IngPandhuan urip layanan EJSnerangake carane pangukuran komponen cocog ndhukung kaputusan sing.

Nemtokake gambar, ora mung "sekrup penghalang"

Gambar kudu ngenali fitur sing nemtokake desain sing diusulake. Tansah revisi sing disambung karo kutipan, spesifikasi materi lan syarat inspeksi. Yen ora, supplier bisa setuju karo tembung "halangan" tanpa loro-lorone setuju karo geometri sing padha.

Nyuwun wiwitan lan pungkasan bagean alangan, profil diameter penerbangan utama lan alangi, timbal utawa pitches, jembare penerbangan, profil ambane saluran lan transisi menyang bagean hilir. Ngendi saluran ngganti dawa, ngenali stasiun pengawasan. Diameter siji utawa nomer rasio kompresi siji ora bisa ngganti informasi kasebut.

Apa sing kita butuhake kanggo pitakon panggantos EJS

kitakaca produk extruder screw barelnjlèntrèhaké karya panggantos selaras lan laporan pengawasan lan sertifikat materi diwenehake karo tong minyak meneng. Kanggo review desain, kirim gambar sing diinstal lan revisi sing diusulake kanthi kapisah, bebarengan karo syarat proses. Iki menehi diskusi komponen sing ditetepake lan tugas sing ditetepake.

kalebu:

1. Mesin nggawe, model, referensi komponen sing diinstal lan gambar mekanik.
2. Bahan resin, aditif, pengisi, wangun feed lan cara persiapan.
3. Profil sing ana lan owah-owahan sing diusulake, kalebu mixer apa wae.
4. Output wektu, rpm, suhu leleh nyata, tekanan lan maca drive.
5. Sampel cacat utawa foto sing diikat menyang titik operasi sing direkam.
6. Pangukuran sekrup / tong sing cocog yen komponen sing ana bakal digunakake maneh.
7. Kisaran produksi lan produk mriksa panggantos kudu marem.

Aja nganti dokumentasi inspeksi dadi pengganti uji coba produksi. Laporan dimensi bisa nduduhake kesesuaian karo gambar sing disetujoni; iku ora netepake yen geometri milih solves masalah proses. Sidhang kasebut mbutuhake syarat lan kritéria sing ditampa.

IngEJS kaca laras sekrup tunggalminangka referensi produk sing migunani nalika nyiapake informasi komponen sing diinstal. Kirim gambar lan tugas sing nyata kanggo ditinjau tinimbang nganggep konfigurasi alangi umum minangka pas sing dikonfirmasi.

Ngadili uji coba kanthi produksi, suhu lan energi sing bisa ditampa

Setuju babagan cara panriman sadurunge menehi pesen utawa nggawe desain sing wis direvisi. Gunakake lokasi pangukuran sing padha lan interval produksi stabil sing ditemtokake. Rekam prilaku wiwitan lan ngresiki kanthi kapisah saka asil stabil supaya wiwitan sing gampang ora ndhelikake jendhela operasi sing ora stabil.

Rong pitungan sing migunani yaiku:

Output spesifik = output massa sing diukur (kg/jam) / kacepetan sekrup (rpm)

Energi listrik spesifik = daya listrik terukur (kW) / output massa terukur (kg/jam)

Asil kapindho nduweni unit kWh / kg. Sebutake wates pangukuran: daya mung drive lan total daya baris beda-beda. Persentase motor-saiki dudu pangukuran langsung daya listrik lan ora kudu diganti karo rumus kasebut.

Conto aritmetika sing nuduhake trade-off

Anggap uji coba A ngasilake 180 kg / jam ing 60 rpm kanthi 54 kW diukur ing wates listrik sing ditemtokake. Trial B ngasilake 210 kg / jam ing 70 rpm kanthi 70 kW ing wates sing padha. Wacan sing dianggep minangka conto pitungan, dudu proyek EJS utawa ramalan kanggo arsitektur sekrup.

Trial B nduweni output massa sing luwih gedhe, nanging output spesifik sing padha lan energi listrik sing luwih spesifik ing conto iki. Kualitas produk lan suhu leleh isih dibutuhake sadurunge diarani perbaikan. Uga laporake jumlah produksi sing diukur liwat pamriksa produk sing disepakati.

Tes nilai sing cocog lan titik operasi sing dibutuhake tinimbang milih mung demonstrasi sing paling gampang. Kacepetan dokumen, kondisi feed, tekanan, suhu leleh nyata, wates daya lan kualitas bebarengan. Kirimi rekaman kasebut liwatkaca kontak EJSnalika ngrembug panggantos, supaya target sawetara operasi migunani tinimbang nomer puncak-output terisolasi.

Pitakonan sing kerep ditakoni

Apa prabédan utama antarane alangi lan meneng conventional?

A meneng siji telung zona conventional nggunakake siji saluran utama liwat bagean leleh. Sekrup penghalang ngenalake penerbangan sekunder kanggo mbentuk saluran padhet lan leleh. Perbandingan isih mbutuhake profil lengkap, materi lan kahanan operasi; jeneng arsitektur piyambak ora netepake kang panggantos meets tugas.

Apa meneng alangi ngganti bagean sing nyawiji?

Ora otomatis. Bagean alangi ngatur susunan leleh, nalika mixer ngarahake distribusi utawa dispersi sing dibutuhake ing leleh. A meneng bisa ngemot loro. Ngenali cacat lan nemtokake fungsi dimaksudaké saben bagean tinimbang nganggep pesawat alangi nyedhiyakake saben wangun campuran.

Apa barrier screw njamin output luwih akeh utawa ngilangi kabeh gel?

No. Nggawe kendala nyata lan ngenali cacat pisanan. Owah-owahan desain leleh ora kanthi otomatis ndandani pakan sing ora konsisten, materi sing rusak, kontaminasi, nyandhang, watesan drive utawa watesan hilir. Bandhingake produksi sing stabil lan bisa ditampa kanthi suhu, tekanan lan daya ing kahanan uji coba sing ditemtokake.

Apa reresik barrier-flight padha karo reresik penerbangan utama?

Ora. Ing noto alangi undercut khas, pesawat secondary wis diameteripun kapisah lan wacana ndhuwur iku. Ngenali pesawat, posisi aksial lan konvensi radial utawa diametral ing gambar. Pitungan diameteripun nominal ora netepake saben longkangan lokal utawa panas-mlaku ing mesin nglumpuk.

Bisa ngganti meneng conventional tanpa ngganti tong minyak?

Sing mbutuhake review dimensi lan proses. Priksa profil bolongan tong minyak lan kondisi, antarmuka mechanical, dawa apa, noto feed lan watesan operasi marang meneng ngajokaken. Sekrup sing bisa diinstal kanthi fisik ora kudu dadi panggantos proses sing cocog, lan tong minyak sing lungse ora bisa dianggep cocog karo gambar asline.

Informasi apa sing kudu dikirim kanggo review panggantos?

Kirim rincian mesin, gambar diinstal lan ngajokaken, resin lan informasi feed, cathetan operasi, cacat dikenali lan kasedhiya meneng / ukuran tong minyak. Sebutake kisaran produksi sing dibutuhake lan pamriksa kualitas produk. Tansah revisi gambar lan kahanan nyoba supaya geometri, pas mechanical lan acceptance proses bisa dideleng dhewe.
